MPI

OpenMPI 和 MPICH 是最主要的 MPI 实现，后者衍生版本众多。下表对比了常见的 MPI 实现。

对比项 OpenMPI MVAPICH Intel MPI MPICH
历史 History of Open MPI
2003
由 OSU、LANL、UTK 的 MPI 实现合并而来		 mug15-overview_of_the_mvapich_project-dk_panda.pdf
2002
OSU 开发，衍生自 MPICH		 （来自 Wikipedia）衍生自 MPICH MPICH Overview
2001
由 ANL 和 MSU 开发
文档 Open MPI main documentation MVAPICH :: UserGuide Intel® MPI Library Documentation Guides | MPICH
mpirun 指向 prun(v5.x)
orterun(v4.x)		 mpiexec.hydra
mpiexec.mpirun_rsh（推荐）		 mpiexec.hydra hydra（默认）
gforker（编译选项）
Host 选项
-H/--host node1:1,node1:1
--hostfile hf

-np 2 node1 node2
-hostfile hf

-hosts node1:1,node2:1
-f/-hostfile/-machine/-machinefile hf
 -f hf
Hostfile 格式 node1 slots=n node1:n:hca1 node1:n node1:n
例程/测试 examples/ OSU Benchmark Intel MPI Benchmark exmaples/
make testing
信息 ompi_info --all mpiexec -info

OpenMPI

Quote

基础概念

我们从 2020 年的 The ABCs of Open MPI 系列讲座开始。

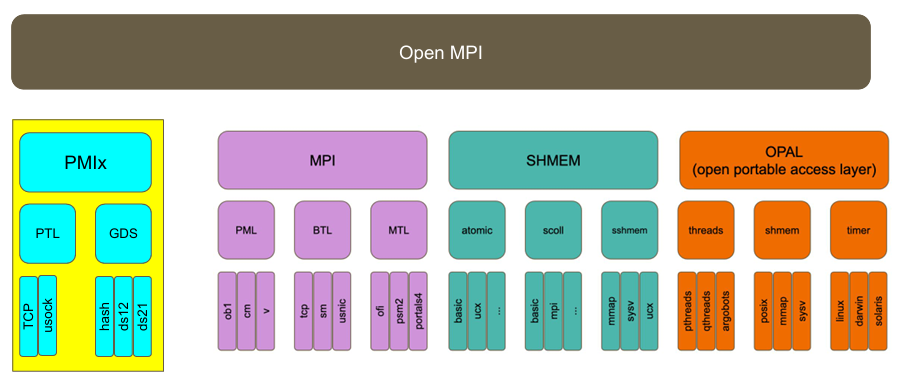

OpenMPI 是一个大型项目，采用模块化组织，称为 MCA（Modular Component Architecture），从上至下分为 Project、Framework、Component：

ompi/mca.png

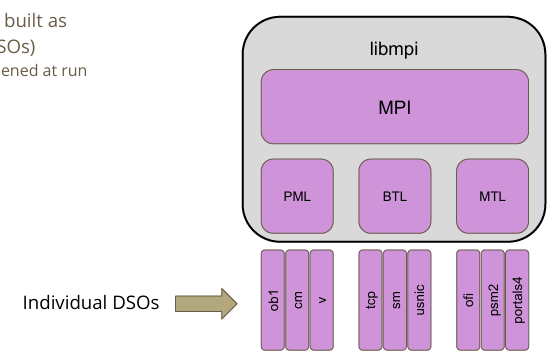

默认情况下，所有 component 被编译为动态链接库（Dynamic Shared Objects, DSO），可以按需加载：

ompi/dso.png

到 OpenMPI v5.0，共有如下 FrameWork

  • MPI：

    • coll：MPI Collecitves，实现 MPI_BCAST、MPI_BARRIER、MPI_REDUCE 等集合通信。

      在 v4.1.0 后，增加了可选的组件，并且可以对默认的通信算法选择进行调优。

    • op：MPI Reduction Operations

    • osc：MPI One-sided Communications

    • pml：MPI Point-to-Point Communications，实现 MPI_SEND、MPI_RECV 等点对点通信。可选：

      • ob1：多设备多链路引擎。它可以选择多个能够到达目标的 BTL 组件，并实现负载均衡。

        ompi/ob1

      • cm：用于驱动支持硬件消息标签匹配的网络接口（matching network），比如 iWARP、OminiPath

        ompi/cm

      • ucx：使用 UCX 通信库，用于 InfiniBand 或 RoCE 设备

    • topo：MPI Topologies

  • 底层传输：

    • btl：Byte Transport Layer

      可选组件：

      • ofi：Libfabric
      • self：loopback
      • sm：共享内存
      • tcp

      其余不常见的略过。

    • bml：BTL Multipliexing Layer

    • mtl：Matching Transport Layer，不常用，略

  • 文件：

    • io：MPI IO，实现 MPI_FILE_OPEN、MPI_FILE_READ、MPI_FILE_WRITE 等文件操作。可选：

      • ompio：默认
      • romio：来自 MPICH

    • fbtl：MPI File Byte Transfer Layer

    • fcoll：MPI File Collectives
    • fs：MPI File Management
    • sharedfp：MPI shared file pointer operations

  • 其他：

    • hook：Generic Hooks
    • vprotocol：Virtual Protocol API Interposition

通信库

通信库主要通过 PML 选择。一般会采用如下组合：

--mca pml ucx
--mca pml_ucx_verbose 100
--mca osc_ucx_verbose 100
-x UCX_NET_DEVICES=
-x UCX_LOG_LEVEL=trace

--mca pml ob1 \
--mca btl ofi

PMIx

ORTE 与 PRRTE

ORTE 就是

orterun、mpirun、mpiexec 是同一个文件，见 Ubuntu Manpage: orterun, mpirun, mpiexec - Execute serial and parallel jobs in Open MPI.

如果要阅读 ORTE 源码，可以在 v4.x 下找到 orte 文件夹，其中 orte/tools/orterun/main.c 就是 orterun 的入口。

在 OpenMPI v5.0 中，PRRTE 取代了 ORTE。现在，prun 的入口在 prrte/src/tools/prun/main.c。

构建和运行

构建：

./configure CC= CXX= FC= --with-FOO --without-FOO

OpenMPI 内置了某些依赖（如 hwloc 和 libevent），但是也可以用 --with-hwloc 等选项替换为外部版本。

要构建支持 CUDA 的 OpenMPI，需要：

  • 构建支持 GDR 的 UCX
  • 然后构建支持 CUDA 和 UCX 的 OpenMPI

查看当前构建的信息：

ompi_info --parsable

运行：

export OMPI_MCA_foo=bar
mpirun \
    --mca pml ob1/cm/ucx \
    --mca btl a,b,c \

Example

在 OpenMPI v4.x 中：

$ ompi_info --all | grep btl_openib_if_include
MCA btl openib: parameter "btl_openib_if_include" (current value: "", data source: default, level: 9 dev/all, type: string)
    Comma-delimited list of devices/ports to be used (e.g. "mthca0,mthca1:2"; empty value means to use all ports found).  Mutually exclusive with btl_openib_if_exclude.

可以通过下面的方式：

export OMPI_MCA_btl_openib_if_include=mlx5_0:1
mpirun \
    --mca btl_openib_if_include mlx5_0:1

调试选项：

--mca mpi_show_mca_params all \
--mca pml_base_verbose 100

源码阅读

构建系统

从 Makefile 开始，构建时我们使用 all 这个目标，它进入到所有子文件夹并执行构建，见 Where is the target all-recursive in makefile? - Stack Overflow。

运行时

MCA

BTL

openib

MPICH

MPICH 是 MVAPICH、Intel MPI 等众多 MPI 实现的基础。MPICH 维护四个组件：

  • mpich
  • hydra：启动器，衍生版本大多也支持 hydra 启动
  • libpmi
  • mpich-testsuite

简单梳理：

  • Process Manager（PM）：默认 hydra。编译时可选 gforker，仅在单节点上通过 fork 和 exec 创建进程。
  • Communication Device：MPICH 中的通信分为 device 和 module 层。
    • ch3 意思是 3rd version of Channel interface。通过编译时 --with-device=ch3:channel:module 可选组件。nemesis 是默认 channel，单节点用 shared-memory，跨节点用 socket。
    • 默认：ch4，支持的 module 有 ofi、UCX、POSIX 共享内存。

MVAPICH

这可能是目前最先进的 MPI 实现，受 NVIDIA 喜爱，并且也是神威 - 太湖之光所使用的 MPI 实现。

MVAPICH 提供非常多种细分的版本，可根据需求选择。一般选用 MVAPICH2（源码分发）或 MVAPICH2-X（打包分发），提供最全面的 MPI 和 IB/RoCE 支持。

用户手册见 MVAPICH 首页 Support->UserGuide。
