OpenMPI 和 MPICH 是最主要的 MPI 实现，后者衍生版本众多。下表对比了常见的 MPI 实现。

对比项 OpenMPI MVAPICH Intel MPI MPICH HPC-X Platform MPI Spectrum MPI
历史 History of Open MPI
2003
由 OSU、LANL、UTK 的 MPI 实现合并而来		 overview of the mvapich project
2002
OSU 开发，衍生自 MPICH		 （来自 Wikipedia）衍生自 MPICH MPICH Overview
2001
由 ANL 和 MSU 开发		 []

打包自 OpenMPI		 IBM 闭源 IBM 闭源
文档 Open MPI main documentation MVAPICH :: UserGuide Intel® MPI Library Documentation Guides \ MPICH
mpirun 指向 prun(v5.x)
orterun(v4.x)		 mpiexec.hydra
mpiexec.mpirun_rsh（推荐）		 mpiexec.hydra hydra（默认）
gforker（编译选项）
Host 选项 -H/--host node1:1,node1:1<br>--hostfile hf -np 2 node1 node2<br>-hostfile hf -hosts node1:1,node2:1<br>-f/-hostfile/-machine/-machinefile hf -f hf
Hostfile 格式 node1 slots=n node1:n:hca1 node1:n node1:n
例程/测试 examples/ OSU Benchmark Intel MPI Benchmark exmaples/
make testing		 OSU Benchmark
IMB
examples		 mpitool
信息 ompi_info --all mpiname -a impi_info mpiexec -info
环境变量 --mca mca_base_env_list VAR1,VAR2,...
OMPI_* 自动导出
-x 已弃用		 -export 不覆盖
-export-all 全覆盖
（模板） | | | ``

MPI 间的 ABI 兼容性信息见：

OpenMPI

Quote

基础概念

我们从 2020 年的 The ABCs of Open MPI 系列讲座开始。

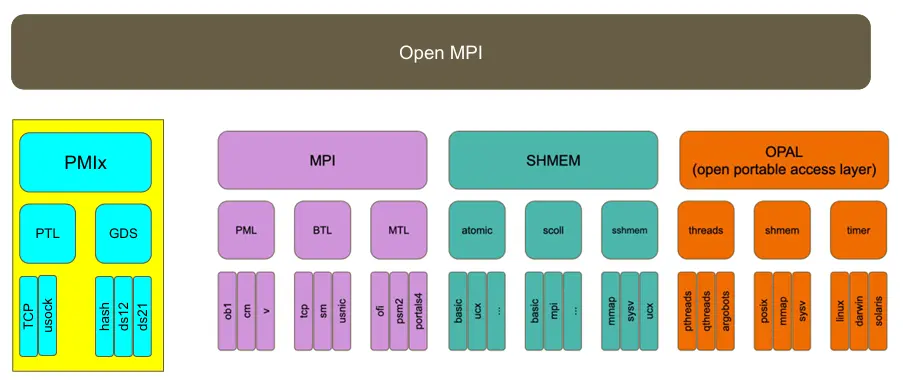

OpenMPI 是一个大型项目，采用模块化组织，称为 MCA（Modular Component Architecture），从上至下分为 Project、Framework、Component：

ompi/mca

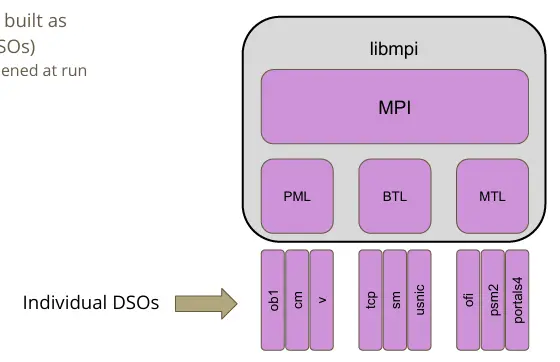

默认情况下，所有 component 被编译为动态链接库（Dynamic Shared Objects, DSO），可以按需加载：

ompi/dso

到 OpenMPI v5.0，共有如下 FrameWork

  • MPI：

    • coll：MPI Collecitves，实现 MPI_BCAST、MPI_BARRIER、MPI_REDUCE 等集合通信。

      在 v4.1.0 后，增加了可选的组件，并且可以对默认的通信算法选择进行调优。

    • op：MPI Reduction Operations

    • osc：MPI One-sided Communications

    • pml：MPI Point-to-Point Communications，实现 MPI_SEND、MPI_RECV 等点对点通信。可选：

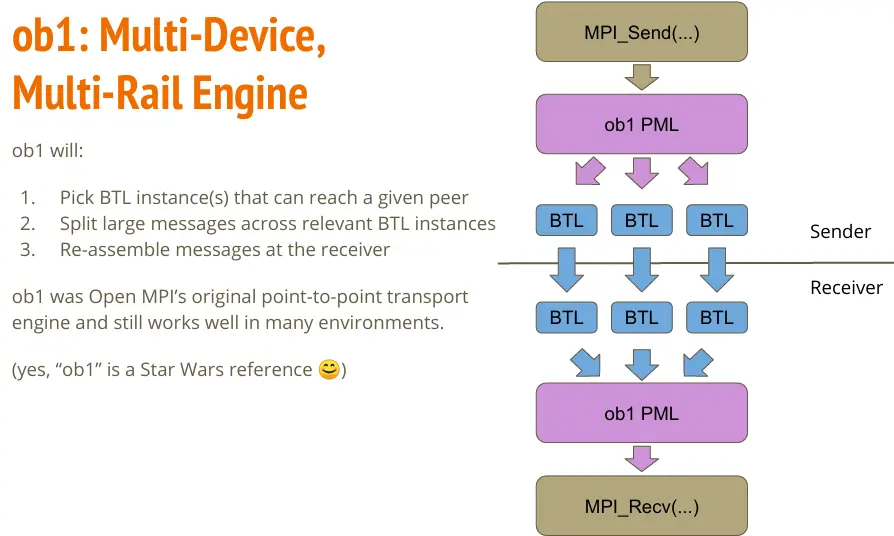

      • ob1：多设备多链路引擎。它可以选择多个能够到达目标的 BTL 组件，并实现负载均衡。

        ompi/ob1

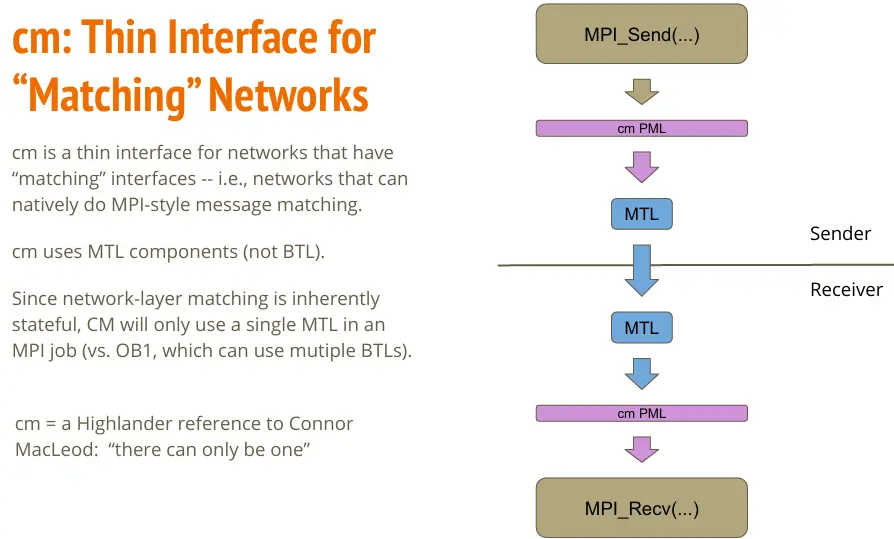

      • cm：用于驱动支持硬件消息标签匹配的网络接口（matching network），比如 iWARP、OminiPath

        ompi/cm

      • ucx：使用 UCX 通信库，用于 InfiniBand 或 RoCE 设备

    • topo：MPI Topologies

  • 底层传输：

    • btl：Byte Transport Layer

      可选组件：

      • ofi：Libfabric
      • self：loopback
      • sm：共享内存
      • tcp

      其余不常见的略过。

    • bml：BTL Multipliexing Layer

    • mtl：Matching Transport Layer，不常用，略

  • 文件：

    • io：MPI IO，实现 MPI_FILE_OPEN、MPI_FILE_READ、MPI_FILE_WRITE 等文件操作。可选：

      • ompio：默认
      • romio：来自 MPICH

    • fbtl：MPI File Byte Transfer Layer

    • fcoll：MPI File Collectives
    • fs：MPI File Management
    • sharedfp：MPI shared file pointer operations

  • 其他：

    • hook：Generic Hooks
    • vprotocol：Virtual Protocol API Interposition

通信库

通信库主要通过 PML 选择。一般会采用如下组合：

--mca pml ucx
--mca pml_ucx_verbose 100
--mca osc_ucx_verbose 100
-x UCX_NET_DEVICES=
-x UCX_LOG_LEVEL=trace

--mca pml ob1 \
--mca btl ofi

IB 和 RoCE 设备支持：

  • openib 在 OpenMPI 5.1.x 后弃用。与之相关的变量有：

    OMPI_MCA_btl_openib_if_include

  • ucx：IB 和 RoCE 设备的首选模块，相关变量有：

    UCX_NET_DEVICES

PMIx

PMIx（Process Management Interface）：用于与 slurm 这样的资源管理器（Resource Manager，RM）沟通。因为 PMI 的存在，我们能够直接使用 srun 运行 OpenMPI 程序，取得与 mpirun 等效的效果。

MPI 与资源管理器可以通过三种方式交互：

  • Slurm 启动 MPI 并行程序，并通过 PMI API（Process Management Interface）调用执行初始化。
  • Slurm 分配资源，然后由 mpirun 基于 Slurm 的基础设施启动并行程序。srun 就是这种方式。
  • Slurm 分配资源，然后由 mpirun 通过 SSH 等其他机制启动并行程序。这种方式下，Slurm 无法进行资源管控和追踪。

可以阅读 Slurm: PMIx - Exascale Process Management Interface 了解更多。

ORTE 与 PRRTE

ORTE 就是

orterun、mpirun、mpiexec 是同一个文件，见 Ubuntu Manpage: orterun, mpirun, mpiexec - Execute serial and parallel jobs in Open MPI.

如果要阅读 ORTE 源码，可以在 v4.x 下找到 orte 文件夹，其中 orte/tools/orterun/main.c 就是 orterun 的入口。

在 OpenMPI v5.0 中，PRRTE 取代了 ORTE。现在，prun 的入口在 prrte/src/tools/prun/main.c。

构建和运行

构建：

./configure CC= CXX= FC= --with-FOO --without-FOO

OpenMPI 内置了某些依赖（如 hwloc 和 libevent），但是也可以用 --with-hwloc 等选项替换为外部版本。

要构建支持 CUDA 的 OpenMPI，需要：

  • 构建支持 GDR 的 UCX
  • 然后构建支持 CUDA 和 UCX 的 OpenMPI

查看当前构建的信息：

ompi_info --parsable

运行：

export OMPI_MCA_foo=bar
mpirun \
    --mca pml ob1/cm/ucx \
    --mca btl a,b,c \
  • OpenMPI 使用 Slot 作为资源分配单位，有多少个 Slot 就可以运行多少个进程。
    • 默认：处理器核数。
    • 使用超线程核心数：用 --use-hwthread-cpus 开启，常见为 2 倍处理器核数。可以在 lscpu 中的 Thread(s) per core 查看。
    • 资源管理器调度：从资源管理器获取 Slot 数。
    • 需要注意：Slot 数和硬件没有关系，可能比硬件核数多，也可能比硬件核数少。

Example

在 OpenMPI v4.x 中：

$ ompi_info --all | grep btl_openib_if_include
MCA btl openib: parameter "btl_openib_if_include" (current value: "", data source: default, level: 9 dev/all, type: string)
    Comma-delimited list of devices/ports to be used (e.g. "mthca0,mthca1:2"; empty value means to use all ports found).  Mutually exclusive with btl_openib_if_exclude.

可以通过下面的方式：

export OMPI_MCA_btl_openib_if_include=mlx5_0:1
mpirun \
    --mca btl_openib_if_include mlx5_0:1

调试选项：

--mca mpi_show_mca_params all \
--mca pml_base_verbose 100

源码阅读

构建系统

从 Makefile 开始，构建时我们使用 all 这个目标，它进入到所有子文件夹并执行构建，见 Where is the target all-recursive in makefile? - Stack Overflow。

运行时

MCA

BTL

openib

MPICH

MPICH 是 MVAPICH、Intel MPI 等众多 MPI 实现的基础。MPICH 维护四个组件：

  • mpich
  • hydra：启动器，衍生版本大多也支持 hydra 启动
  • libpmi
  • mpich-testsuite

简单梳理：

  • Process Manager（PM）：默认 hydra。编译时可选 gforker，仅在单节点上通过 fork 和 exec 创建进程。
  • Communication Device：MPICH 中的通信分为 device 和 module 层。
    • ch3 意思是 3rd version of Channel interface。通过编译时 --with-device=ch3:channel:module 可选组件。nemesis 是默认 channel，单节点用 shared-memory，跨节点用 socket。
    • 默认：ch4，支持的 module 有 ofi、UCX、POSIX 共享内存。

构建和运行

./configure \
    --enable-g=all \
    --enable-debuginfo \

Hydra

-verbose \
-print-all-exitcodes \
-prepend-rank \
-profile \

MVAPICH

Quote

这可能是目前最先进的 MPI 实现，受 NVIDIA 喜爱，并且也是神威 - 太湖之光所使用的 MPI 实现。

MVAPICH 提供非常多种细分的版本，可根据需求选择。一般选用 MVAPICH2（源码分发）或 MVAPICH2-X（打包分发），提供最全面的 MPI 和 IB/RoCE 支持。

用户手册见 MVAPICH 首页 Support->UserGuide。

以 MVAPICH2 为例梳理：

  • 通信：基于 MPICH 的 CH3 改造，通过 OpenFabric 支持了多种 RDMA 通信，例如 OFA-IB-CH3、OFA-RoCE-CH3 等。

构建和运行

日志输出需要在构建时开启：

./configure --enable-g=all --enable-error-messages=all \
    --enable-debuginfo

mpirun_rsh \
    MV2_HOMOGENEOUS_CLUSTER=1 \
    MV2_SHOW_ENV_INFO=2 \
    MV2_DEBUG_FORK_VERBOSE=2 \
    MV2_DEBUG_CORESIZE=unlimited \
    MV2_DEBUG_FT_VERBOSE=1 \
    MV2_DEBUG_SHOW_BACKTRACE=1 \
    MV2_DEBUG_MEM_USAGE_VERBOSE=2 \
    MV2_USE_RoCE=1 MV2_DEFAULT_GID_INDEX=3 MV2_USE_RDMA_CM=0 \
    build/default/libexec/osu-micro-benchmarks/mpi/pt2pt/osu_bw

网络接口选择：

# RoCE
MV2USERoCE=1 MV2USERDMACM=1
# IB
MV2_IBA=HCA=mlx4_0:mlx4_1

OSU Benchmark

Quote

Intel MPI

Quote

./intel-mpi*.sh -a --silent --cli --eula accept

运行与调试

加载环境：

  • oneAPI：

    source /opt/intel/oneapi/setvars.sh

  • IntelMPI（老版本）：具体路径可能有变化，仅作参考

    source intel2018/compilers_and_libraries_2018.3.222/linux/mpi/bin64/mpivars.sh

对 Intel MPI 来说，mpirun 是 mpiexec.hydra 的包装。其选项有全局选项和局部选项之分，一般以 g 开头的参数是全局选项，下文不对全局和局部选项分别介绍。可以编写文件保存选项，使用 -configfile 指定配置文件，# 注释。./mpiexec.conf 会自动加载。

  • 环境变量
    • -genv <ENVVAR> <val> 指定运行时环境变量，常用的有：OMP_
    • -genvall, -genvnone 控制是否传递环境变量
  • profiling:
    • -trace -aps -mps
  • 设备：
    • -iface
  • 运行参数：
    • -n, -np 进程数
    • -env 环境变量
    • -path 可执行文件

重要环境变量：

-genv I_MPI_DEBUG 5 \

!!! tips I_MPI_OFI_PROVIDER 优先于 FI_PROVIDER。

更多选项参阅 Intel® MPI Library Developer Reference for Linux* OS 中的 Command Reference 和 Environment Variable Reference 章节。

日志输出：

mpirun \
    -genv I_MPI_DEBUG 5 \
    -genv I_MPI_HYDRA_DEBUG \
    -v \

调试：

调试器似乎不能和日志一起用，否则调试器命令输入会有问题。

  • oneAPI：

    mpirun -n 4 -gtool "gdb-oneapi:0-3=attach" ./wrf_hydro.exe
# Using 'z' command you can switch active processes.
# e.g.
# 0-3: (gdb) z 1-3
# 1-3: (gdb) b 53
# 1-3: Breakpoint 2 at 0x4009f3: file test.c, line 53.
# 1-3: (gdb) z
# 0-3: (gdb) r
# 0-3: Continuing.

  • Intel MPI:

    mpirun \
    -gdb \

IMB Benchmark

Quote

Intel® MPI Benchmarks 包含以下组件：

  • IMB-MPI1 – 用于 MPI-1 功能的基准测试。
  • 用于 MPI-2 功能的组件：
    • IMB-EXT – 单边通信基准测试。
    • IMB-IO – 输入/输出基准测试。
  • 用于 MPI-3 功能的组件：
    • IMB-NBC – 非阻塞集合（non-blocking collective，NBC） 操作的基准测试。
    • IMB-RMA – 单边通信基准测试。这些基准测试测量 MPI-3 标准中引入的远程内存访问（Remote Memory Access，RMA） 功能。
    • IMB-MT – 在每个 rank 内运行的多线程 的 MPI-1 功能基准测试。

使用方法见：

一个简单的例子

mpirun -ppn 1 -f hostfile IMB-MPI1 > MPI1.log

要获取更多调试信息，请在运行前设置 I_MPI_DEBUG（可以设置为 0 到 5）。

I_MPI_DEBUG=1 mpirun -ppn 1 -f hostfile IMB-MPI1 > MPI1.log

下面的命令行在基准测试列表 IMB-MPI1 中只执行 PingPong 基准测试。

mpirun -ppn 1 -f hostfile IMB-MPI1 PingPong

其他 MPI 实现

Platform MPI

这是由 IBM 维护的一个古老的 MPI 实现。

它使用一个同样古老的通信库 DATL（Direct Access Transport Libraries），已于 2016 年停止支持。

运行命令例：

export MPI_IB_STRINGS=cnic_0:1
export MPI_IC_ORDER="UDAPL"

bin/mpirun \
    -np 2 \
    -hostfile hostfile \
    -d -v \
    -UDAPL \
    -netaddr 11.83.209.4 \
    -- \
    bin/mpitool -ppr 10000
