内存¶

硬件知识¶

规格：
- 容量：\(2^k \times n\) bit

  例：\(64K \times 8\) RAM 的字长为 8 bit，有 \(2^{16}\) 个字，共 64 KB 容量
信号：
- \(n\) 输入数据
- \(n\) 输出数据
- \(k\) 地址线
- \(m\) 控制信号（读/写 + 片选 Chip Select）
时钟：
- 读写周期需要与 CPU 的时钟周期同步
SRAM
- SRAM Cell：
  - 构造：以 SR Latch 为核心
  - 信号：Select 控制输入 \(B\) 和输出 \(C\)

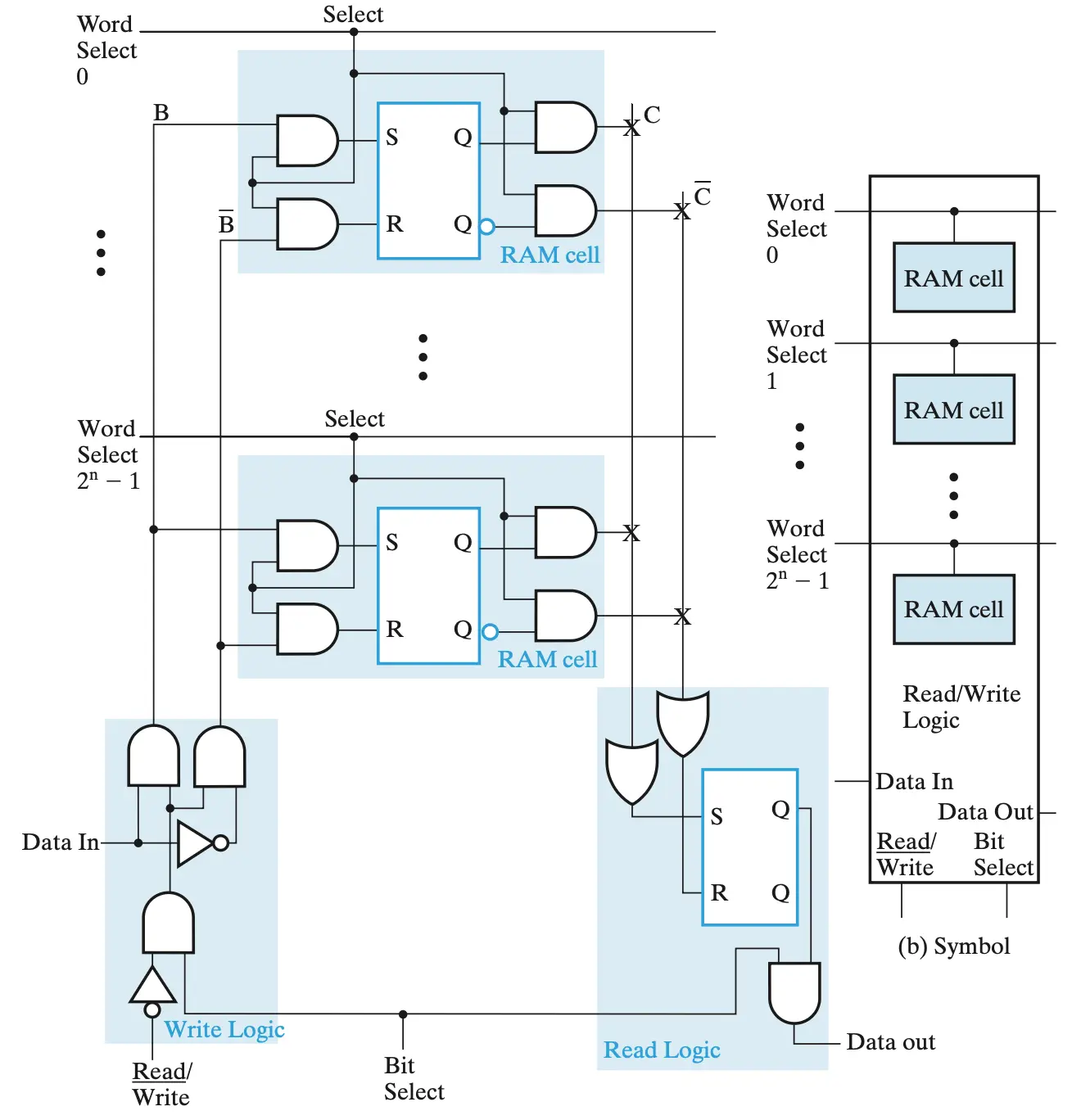

- Bit Slice：
  - 构造：组织为 Word 和 Bit Select 两个维度，包含读写逻辑
  - 写逻辑：
    - 当 Read 信号为 1 时，取反通入与门，使 Cell 输入均为 0，保持不变
    - 当 Read 信号为 0 时，Data in 一正一反进入 SR Latch，类似 D Latch 完成输入
  - 读逻辑：输出进入 SR Latch 锁存后输出
- Chip：

  由于 \(k\) 输入 Decoder 需要 \(2^k\) 个与门，开销太大，因此将地址分为 Row 和 Column Select，采用两个小 Decoder 进行选择
- Array：

  字被分划到不同 Chip 上，使 Chip 间并行组成 Array

  也可以将地址高位用于片选
DRAM
- DRAM Cell：
  - 构造：一个晶体管和一个电容
  - 信号：\(Select\) 选择、\(B\) 输入、\(C\) 输出
  - 原理：
    - \(Select\) 连接栅极，控制 \(B\) 和电容导通

内存相关的工业标准由 JEDEC 制定。

内存模块形态：

如今最通用的是 DIMM (Dual In-line Memory Module)，其中 Dual In-line 指的是两排针脚，即金手指两面是不同的信号，提供更高速率。与之相对的是 SIMM，金手指两面信号相同互为冗余。

早期 DRAM 是异步的，后来被 SDRAM 取代，原因如下：

DDR（Double Data Rate）SDRAM 在 SDRAM 基础上通过在时钟上升沿和下降沿都传输数据来提升带宽

DDR5：
- 每个内存通道分为 Channel A 和 Channel B
- 每个 Channel 各自使用 32x 数据线 + 21x地址线 + 7x控制线，共享地址和指令
- 每个 Channel 有 4 个 Chip，各自贡献数据中的 8 bit
Chip：一个 2GB DRAM Die
- 8 个 Bank Group
- 4 个 Bank
- 65536 行
- 8192 列
31x 地址线
- RAS
  - 3x Bank Group
  - 2x Bank
  - 16x Row
- CAS
  - 10x Column
过程：RAS 选中 Row 并激活，Column Multiplexer 选中 Column 并读写

读写、刷新过程：

Row Closing：关闭所有 Row
Bitline Precharge：Bitline 恢复到 \(V_{DD}/2\)
Row Opening：选中 Row
Sense Amplifier Refreshing：Bitline 的 Sense Amplifier 检测到微小电压差并放大到 \(V_{DD}\) 或 0
Column Address：
读/写 Read/Write：选中 Column，连接到 Read/Write Driver

刷新一行约 50ns，整个 Bank 刷新约 3ms，每个 Bank 需要在 64ms 内刷新一次

基本参数：

当访问的行已经被打开时，称为 Row/Page Hit，只需要 CAS 延迟

CAS 中 6 位用于 Multiplexer，4 位用于 Burst buffer

Column Multiplexer 中 128x 数据线连接到 burst buffer，连续发送 16 次 8 bit 数据。

1024x1024 Cell 组织为 Subarray，拥有 Sense Amplifier

每列实际上使用了两条 Bitline，

提升电气性能

内存带宽计算：

理论带宽/每通道 = 传输速率(MT/s) × 数据总线宽度(位) ÷ 8 (字节/位)

内存地址到 Bank 的映射是通过静态哈希进行的，无法保证 Bank 完美均衡 https://dl.acm.org/doi/10.5555/3241094.3241139
