操作系统小记：进程生命周期

老实验框架的问题

在老版本的 OS 实验中，task 实现为预制菜：在 task_init() 中预制好，然后通过时钟中断调度。本学期我们希望实现 task 的生命周期管理，即动态创建和销毁，从而能够模拟理论课上的场景以计算优先级调度的响应比。

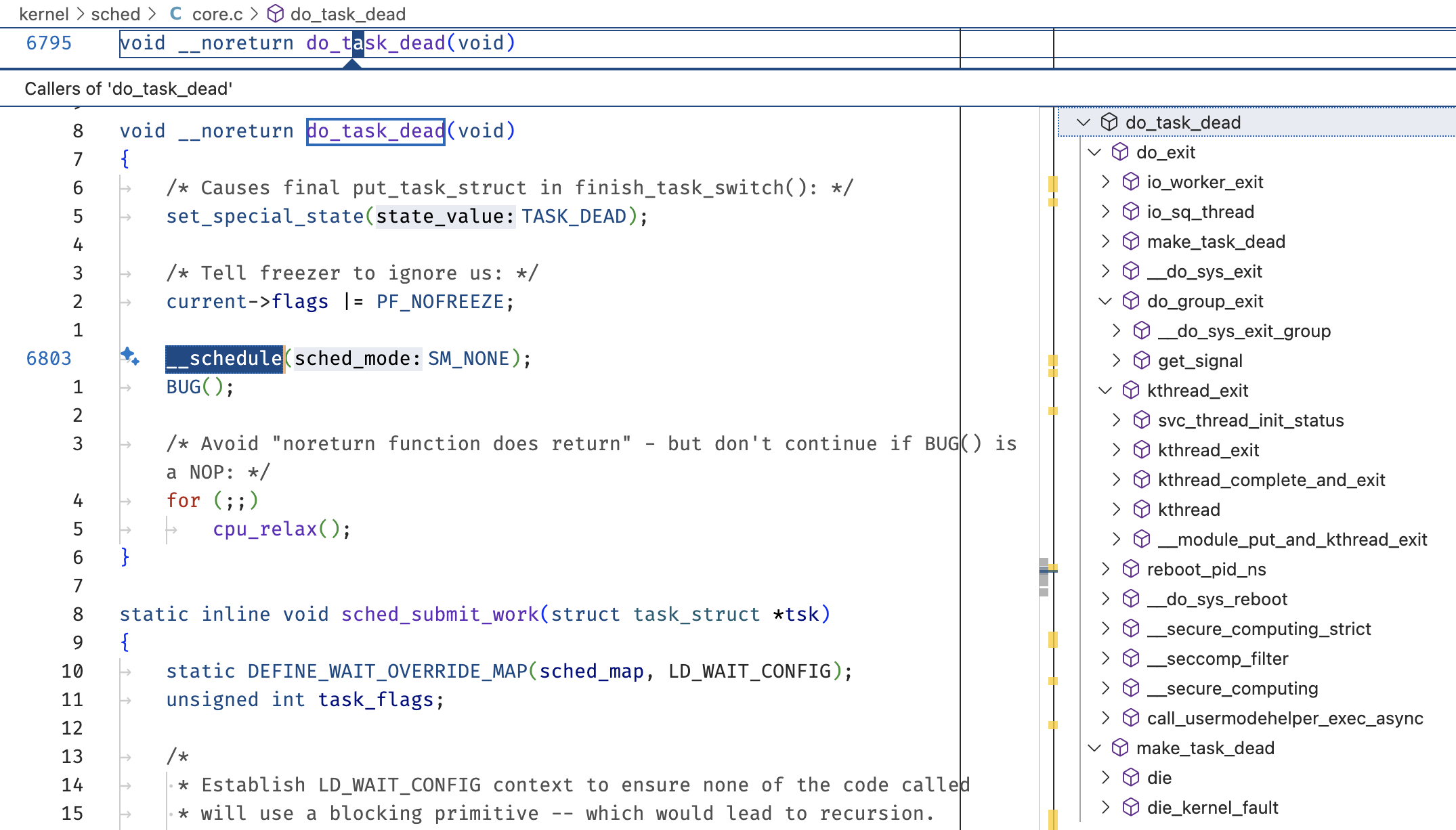

借鉴 Linux 内核的实现，task 将在结束时进入 do_task_dead()，将进程置为 TASK_DEAD 状态后调用 __schedule() 主动发起调度。

image-20251008233801754

在老版本实验框架下，进程的上下文切换 __switch_to() 总是在中断上下文中进行的，因为只有时钟中断会触发调度。于是我们将进程的初始上下文设置为从中断返回，使进程上下文切换的所有情况一致。但 do_task_dead() 等情况引入了非中断上下文的进程上下文切换，让我们需要重新思考这一步骤。

考虑切换前后 Task 的状态，可以分类讨论如下：

prev
Trap 中		 next
首次调度		 next
Trap 中		 处理
是 是 不可能 由 __dummy 加载起始地址到 sepc 并 sret
是 否 是 原路返回，由 _traps 退出时 sret 返回到中断发生处继续执行
是 否 否 无法处理：Trap 设置的 SPP、SPIE 未被清除，这意味着没有离开 Trap 就切换了上下文，造成混乱
否 是 不可能 无法处理：此时 SPIE 为 0，sret 后中断被禁用，造成混乱
否 否 是 无法处理：此时 SPP = 0，sret 将可能把内核进程带入进入用户态，造成混乱
否 否 否 原路返回，由 __switch_to() 返回到 schedule() 处继续执行

笔者思考了两种解决方案：

  • 全部使用中断：令 schedule() 触发中断（可以是软件中断或 ecall），然后在中断处理中调用 __schedule()，这样所有调度都在中断上下文中进行
  • 保存中断上下文信息：把 sstatus 保存到 thread_struct 中，并在 __switch_to() 中恢复。

这两种方法都能解决问题。让我们来看看 Linux 是怎么实现的。

进程创建

让我们从 Linux 启动过程，第一个用户态和内核态线程的创建开始。

  • _start()

    Note

    OpenSBI 进入内核时，sstatus 为 0x200000000，也就是仅设置了 UXL 为 2（64 位用户态），其他位均为 0。我们知道，在这种情况下 sret 将因为 SPP=0 而进入用户态。

  • _start_kernel()：将预制的 init_task 加载到 tp，令自己成为第一个 task（PID 0）

    arch/riscv/kernel/head.S
    la tp, init_task
la sp, init_thread_union + THREAD_SIZE
addi sp, sp, -PT_SIZE_ON_STACK

  • start_kernel()：各项资源初始化

  • rest_init()：创建第一个用户态线程 kernel_init（PID 1）和内核态线程 kthreadd（PID 2）

    init/main.c
    pid = user_mode_thread(kernel_init, NULL, CLONE_FS);
pid = kernel_thread(kthreadd, NULL, NULL, CLONE_FS | CLONE_FILES);

flowchart TD
 n1["user_mode_thread"]
 n2["kernel_thread"]
 n3["kernel_clone"]
 n2 --- n3
 n1 --- n3
 n3 --- n4["copy_process"]
 n4 --- n5["copy_thread"]

进程初始状态

copy_thread() 设置进程上下文的初始状态：

arch/riscv/kernel/process.c
struct pt_regs *childregs = task_pt_regs(p);
/* p->thread holds context to be restored by __switch_to() */
if (unlikely(args->fn)) {
    /* Kernel thread */
    memset(childregs, 0, sizeof(struct pt_regs));
    /* Supervisor/Machine, irqs on: */
    childregs->status = SR_PP | SR_PIE;

    p->thread.s[0] = (unsigned long)args->fn;
    p->thread.s[1] = (unsigned long)args->fn_arg;
    p->thread.ra = (unsigned long)ret_from_fork_kernel_asm;
} else {
    *childregs = *(current_pt_regs());
    /* Turn off status.VS */
    riscv_v_vstate_off(childregs);
    if (usp) /* User fork */
      childregs->sp = usp;
    if (clone_flags & CLONE_SETTLS)
      childregs->tp = tls;
    childregs->a0 = 0; /* Return value of fork() */
    p->thread.ra = (unsigned long)ret_from_fork_user_asm;
}

  • task_pt_regs() 为我们揭示了 Linux 中内核栈的内存布局：

    arch/riscv/include/asm/processor.h
    #define task_pt_regs(tsk)      \
((struct pt_regs *)(task_stack_page(tsk) + THREAD_SIZE  \
      - ALIGN(sizeof(struct pt_regs), STACK_ALIGN)))

    内存地址 (高地址 ↑)
+-----------------------------+  ← task_stack_page(tsk) + THREAD_SIZE (栈页面结束)
|          pt_regs            |  ← task_pt_regs(tsk) 指向此处
|   (寄存器快照结构体)        |
+-----------------------------+  ← 栈顶部 (sp 附近)
|                             |
|       栈数据 (局部变量、     |
|       函数调用等，向下增长)  |
|                             |
+-----------------------------+  ← task_stack_page(tsk) (栈页面起始，低地址)
内存地址 (低地址 ↓)

task_struct (位于其他内存区域):
+-----------------------------+
|  task_struct 字段          |
|  (如 pid, state, stack 等)  |
|  stack 字段 → 指向栈页面   |
+-----------------------------+

  • kernel_thread() 和 user_mode_thread() 都会将传入的函数作为 args->fn，因此都会走内核线程的分支，我们稍后会看到 kernel_init() 如何将自己移动到用户态

    Note

    • 注意，内核线程设置了 SR_PP | SR_PIE，这意味着 sret 将返回内核态且开启中断
    • 那么其他情况下创建用户态进程一定是系统调用，位于 Trap 中，所以使用 current_pt_regs() 获取 Trap 时的寄存器快照

进程首次调度

arch/riscv/kernel/entry.S
SYM_CODE_START(ret_from_fork_kernel_asm)
 call schedule_tail
 move a0, s1 /* fn_arg */
 move a1, s0 /* fn */
 move a2, sp /* pt_regs */
 call ret_from_fork_kernel
 j ret_from_exception
SYM_CODE_END(ret_from_fork_kernel_asm)

SYM_CODE_START(ret_from_fork_user_asm)
 call schedule_tail
 move a0, sp /* pt_regs */
 call ret_from_fork_user
 j ret_from_exception
SYM_CODE_END(ret_from_fork_user_asm)
  • schedule_tail() 本质上是在给前一个进程的上下文切换做清理工作，它会调用 finish_task_switch(prev)。

  • 内核线程会先完成内核线程的工作，然后再返回用户态。

    arch/riscv/kernel/process.c
    asmlinkage void ret_from_fork_kernel(void *fn_arg, int (*fn)(void *), struct pt_regs *regs)
{
    fn(fn_arg);

    syscall_exit_to_user_mode(regs);
}

asmlinkage void ret_from_fork_user(struct pt_regs *regs)
{
    syscall_exit_to_user_mode(regs);
}

    syscall_exit_to_user_mode() 和它们的名字并不一样，它们不会执行 sret 等操作，只是为系统调用返回做一些准备。

  • ret_from_exception 将从 pt_regs 恢复中断上下文并最终 sret。

移动到用户态

kernel_init() 在内核态继续做一些工作，最终通过下面的步骤进入用户态：

  • run_init_process()
  • kernel_execve()
  • bprm_execve()
    • sched_exec()：将 fn 放入某个 CPU 的 RunQueue
      • stop_one_cpu()

    • exec_binprm()

      从这里开始的内容与 exec 系统调用相同，可以看这篇文章：How does the Linux Kernel start a Process

      • search_binary_handler()
        • fmt->load_binary()：对于 ELF 格式，这就是 load_elf_binary()，它将解析 ELF 文件并负责进程加载，我们将在 Lab4 实现它
          • START_THREAD()：设置用户态进程的初始上下文
include/linux/elf.h
#ifndef START_THREAD
#define START_THREAD(elf_ex, regs, elf_entry, start_stack) \
  start_thread(regs, elf_entry, start_stack)
#endif
arch/riscv/kernel/process.c
void start_thread(struct pt_regs *regs, unsigned long pc,
 unsigned long sp)
{
    regs->status = SR_PIE;
    if (has_fpu()) {
      //...
    }
    regs->epc = pc;
    regs->sp = sp;

#ifdef CONFIG_64BIT
//...
#endif
}

于是我们理解了关键的一点：用户态进程的初始状态

  • sstatus
    • 仅 SPIE 置 1，使得返回时用户态进程启用中断
    • 其余位置 0，也包括 SPP，这意味着 sret 将返回用户态
  • sepc 设置为 ELF 文件的入口地址
  • sp 设置为用户栈顶

从首次调度返回

上面介绍的所有过程都没有涉及 sret 离开 copy_thread() 设置好的初始上下文。实际上的返回将发生在 ret_from_exception() 中，恢复保存在 pt_regs 中的寄存器状态并执行 sret。

  • 对于 PID 2 kthreadd 来说，这永远不会发生，因为它运行着无限循环，无任务时主动调用 schedule()，这是不在中断上下文中主动触发的调度
  • 对于 PID 1 kernel_init 来说，start_thread 完成 pt_regs 的设置后将沿上述的路径逐层返回，一直返回到 ret_from_fork_kernel()，然后进入用户态

此后，用户态的程序一定是从系统调用或中断进入内核态的，因此 sret 一定是从 _traps 返回的。但是内核态的线程呢？

中断上下文与调度分离

读完上面的内容，我们能够确认 Linux 内核中会发生内核态线程和用户态线程的切换，并且这些切换并不总是发生在中断上下文中。

这会引发一个问题，中断上下文与非中断上下文的程序如何混合调度？__switch_to() 并不切换 sstatus，也仅仅使用 ret 返回 ra。

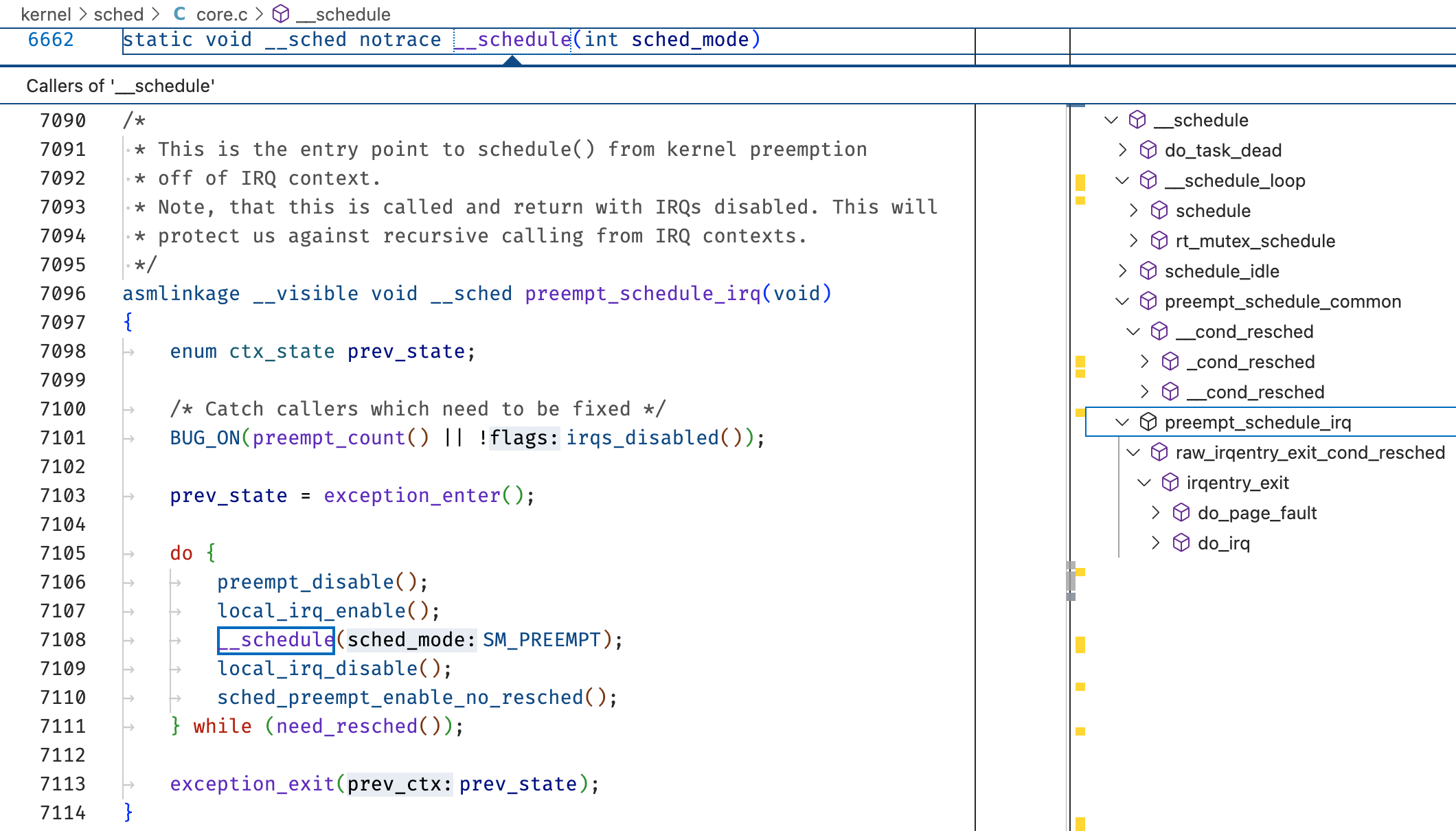

调度器入口

image-20251009071158887

flowchart TD
 n5["用户态进程"] --> n11["系统调用"]
 n11 --> n7["__do_sys_exit_group"]
 n11 --> n6["__do_sys_exit"]
 n7 --> n8["do_sys_exit_group"]
 n8 --> n4["do_exit"]
 n6 --> n4
 n4 --> n9["do_task_dead"]
 n9 --> n10["__schedule()"]

 n1["kthread"]
 n2["内核线程"] --> n1
 n1 --> n3["kthread_exit"]
 n3 --> n4

 style n11 fill:#FF3131

让我们从内核启动开始，设置这些断点：

启动：start_kernel，rest_init

调度：schedule

切换：__switch_to，context_switch

进程：kernel_clone

Init_task：进入 start_kernel 时会发现 tp 已经被设置好，它在 init/init_task.c 中定义，并在 head.S 中设置为 tp

image-20251009003305963

Linux 的 task_struct 关联在好几个链表中：tasks、children、sibling、

第一个用户态线程：kernel_init，它会等待 kthreadd_done，然后去 run_init_process（调用 kernel_execve）

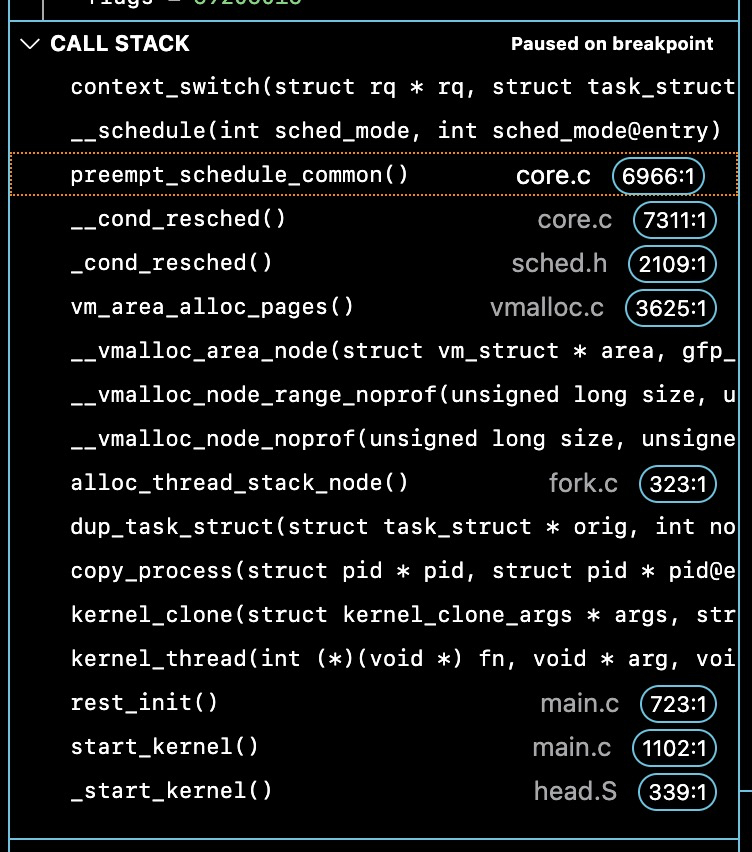

第一次发生 context_switch 发生在第一个内核态 kthreadd 的创建过程中，内存分配进行了条件调度

image-20251009003312928

Ø Code that is known to be prone to long loops will, on occasion, call cond_resched() to give the scheduler a chance to run a higher-priority process.

通过 preempt_schedule_common 进入 __schedule

这里 context_switch 会尝试从 PID0 即 init_task 进入 PID1，此时其 comm 为 swapper

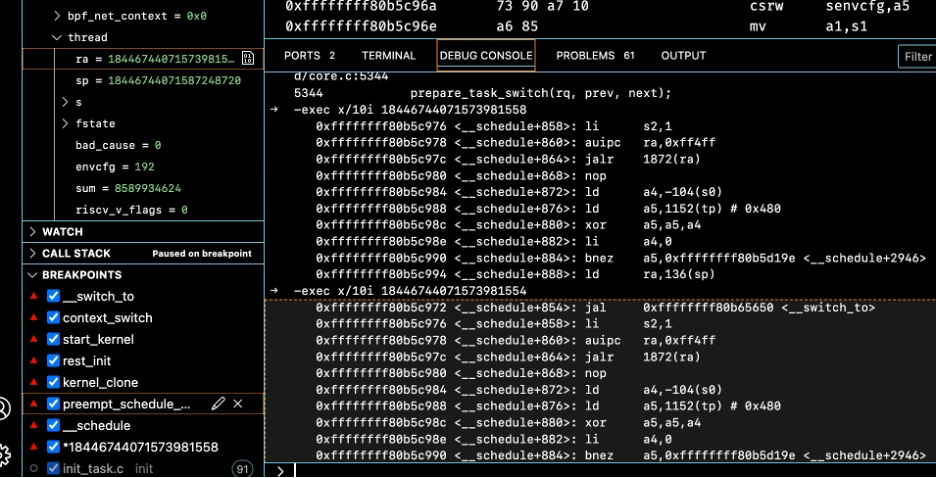

这次 switch 成功了，进入了 kernel_init，而它 wait_for_completion 又再次从 schedule_timeout() 进入 schedule()，并切换回 init_task。检查其 thread.ra 发现是 __schedule() 中__switch_to 后返回的地方，可以看出是从 __schedule() 原路返回的

image-20251009003326540

这里会发现返回路径上有一个 finish_task_switch()，它与上次切换时的 prepare_task_switch() 匹配。这里负责检查是否移动了 CPU 等情况。

来到 start_kernel 的最后，这里 schedule_preempt_disabled 进入 schedule，此后自己执行 cpu_startup_entry，它将循环调用 do_idle，成为 idle 线程，核心是 cpu_relax。在 RISC-V 架构下实现为：arch/riscv/include/asm/vdso/processor.h。

最后这一次调度进入 kthreadd（2），它很快进入了 trap handler。通过 sepc 回溯发现调用链如下：

Head.S _start ->_start_kernel ：禁用所有中断，为 init_task 设置 tp 并 setup_vm、relocate_enable_mmu 最后 start_kernel

如果你 watch sepc，将获得龟速执行

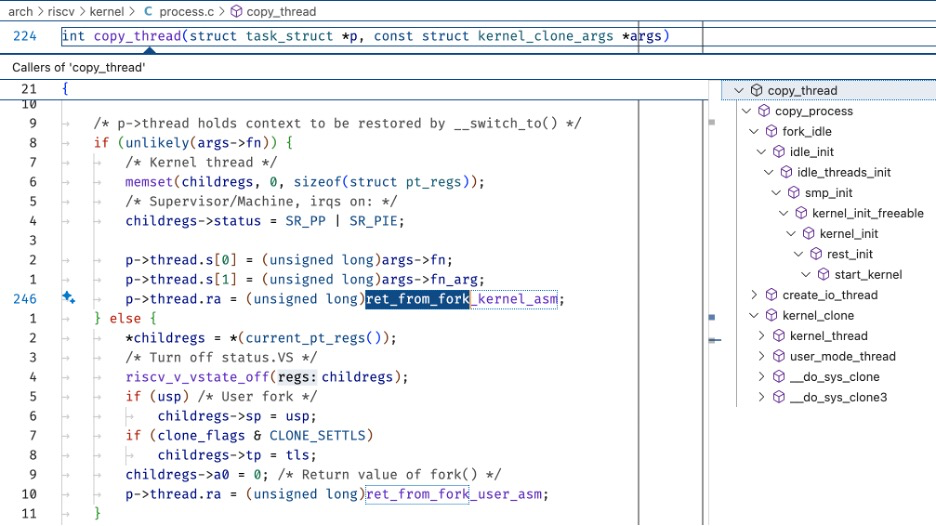

首次调度：

image-20251009003334323

更多关于调度和上下文的资料：

[The long road to lazy preemption LWN.net]
